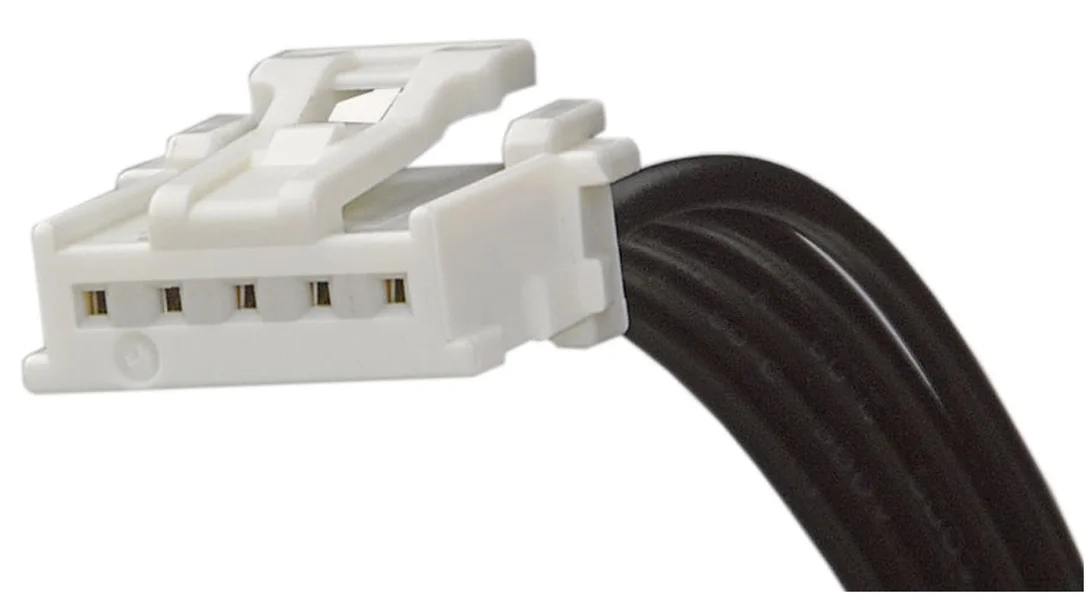

Latiguillos de hilo discreto Molex MicroClasp – Serie 15136
Latiguillos cable a placa MicroClasp en una gama de longitudes de cable terminados en cualquier extremo con un conector hembra MicroClasp de 2,0 mm de paso. Estos latiguillos de conector MicroClasp están construidos con cables discretos UL1061 para facilitar el diseño, el desarrollo de prototipos y la producción. La asignación de contactos del conector hembra al conector de PCB proporciona conexiones Plug-and-Play listas para usar. Los conectores MicroClasp presentan un ahorro de espacio de 2,0 mm de paso y terminales con una baja fuerza de inserción y extracción que permiten un acoplamiento y desacoplamiento sencillos. Un sistema de bloqueo positivo garantiza que el latiguillo se conecte firmemente al conector de acoplamiento proporcionando un clic audible para confirmar cuándo se ha realizado el acoplamiento. Estos latiguillos MicroClasp están diseñados para utilizarse con las series 55932 y 55935 de conectores de montaje en PCB MicroClasp
Características y ventajas
Construidos con cables discretos UL1061 para facilitar el diseño
Asignación de contactos
Corriente nominal máxima de 3 A en paso compacto de 2 mm
Fuerza de inserción y extracción baja para facilitar el acoplamiento y desacoplamiento
Bloqueos positivos en las carcasas del conector para asegurar la conexión de acoplamiento
Clic audible para confirmar el acoplamiento
Disponible en una gama de longitudes de cable
Información de aplicación del producto
Los latiguillos cable a placa MicroClasp son ideales para usar en diseño de prototipos y aplicaciones globales en diversas industrias. En las aplicaciones de la industria de consumo se incluyen equipos de gimnasia, sistemas de entretenimiento doméstico, electrodomésticos, dispositivos electrónicos portátiles y dispositivos móviles. Otros sectores incluyen vehículos comerciales, industria (controles de procesos) y médico (monitores de pacientes)
Cable a placa de 2,0 mm – Gama Molex MicroClasp
El sistema de cable a placa con paso de 2,00 mm MicroClasp proporciona un ahorro de espacio y conexión/desconexión sencillas en comparación con sistemas similares de cable a placa con paso 2,00 mm y 2,50 mm. MicroClasp incluye un bloqueo positivo interior extraordinario que proporciona protección de cierre, una fijación segura y un clic de inserción audible. El diseño de terminal de la serie MicroClasp ofrece bajas fuerzas de inserción y extracción bajas, y es capaz de transportar una corriente de 3 A en un diseño compacto de 2 mm de paso.
Paso de 2,00 mm (0,079)
Bloqueo positivo interior
Diseño de terminal de baja fuerza de inserción
Diseño de contacto de dos puntos
Diseño de contacto de alta corriente
Sistema de lanza de carcasa
Ahorro de espacio de PCB
Protección contra enganches/inserción segura/clic audible
Conexión/desconexión sencillas
Soporta hasta 3,0 A
Protección de terminales y retención segura
